Kako odrediti ispravnu dubinu i geometriju ladice za vakumirano pakiranu (VSP) ladicu kako bi se osiguralo pravilno prekrivanje kožnog filma preko proizvoda nepravilnog oblika?

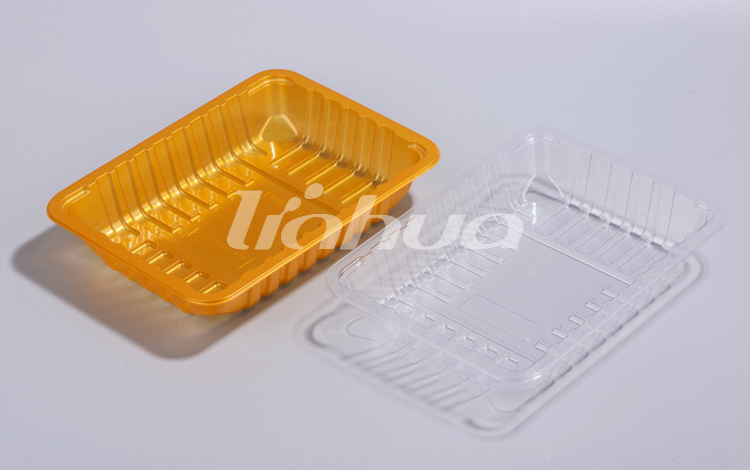

Ispravna dubina ladice za a Vakuumirana (VSP) ladica treba biti najmanje 10–15 mm dublje od najviše točke proizvoda , a geometrija ladice mora u potpunosti odražavati otisak proizvoda kako bi se sloju kože omogućilo ravnomjerno prekrivanje bez premošćivanja, bora ili nepotpunog kontakta. Postizanje ovog ispravnog rješenja od samog početka eliminira najčešće VSP nedostatke i izravno štiti rok trajanja, cjelovitost pečata i maloprodajnu prezentaciju.

Ovaj vodič prolazi kroz praktičnu metodologiju za dimenzioniranje a Vakuumirana (VSP) ladica ispravno — pokrivajući izračun dubine, odabir kuta zida, dimenzije prirubnice i kako složenost oblika proizvoda treba utjecati na svaku odluku.

Zašto je dubina ladice najkritičnija dimenzija

u a Vakuumirana (VSP) ladica , film kože se zagrijava do između 130°C i 160°C a zatim se vakuumskim pritiskom povlači preko proizvoda — obično između 5 i 20 mbar zaostalog tlaka . Film mora putovati od ravnine prirubnice sve dolje i oko kontura proizvoda prije nego što se zalijepi za podlogu ladice.

Ako je ladica preplitka, folija se ne može u potpunosti prilagoditi stranicama i udubljenjima proizvoda, stvarajući zračne džepove koji ugrožavaju vakuum i ubrzavaju oksidaciju. Ako je ladica preduboka, višak filmskog materijala se nabora i nabora na dnu, stvarajući neprivlačan paket i potencijalna mjesta curenja u zoni brtvljenja.

Praktično pravilo: unutarnja dubina pladnja = maksimalna visina proizvoda 10 do 15 mm . Za komade s kostima ili plodove mora s izbočenim dijelovima, povećajte pufer na 18–22 mm kako bi se objasnilo istezanje filma preko oštre geometrije.

Mjerenje nepravilne geometrije proizvoda prije dizajna ladice

Prije određivanja dimenzija ladice za a Vakuumirana (VSP) ladica , provesti strukturirani proces profiliranja proizvoda. Nepravilni proizvodi - kao što je janjetina, cijeli fileti lososa ili punjena perad - ne mogu se tretirati kao jednostavni pravokutnici.

Ključna mjerenja za prikupljanje

• Najveća visina (Z-os): Izmjerite najvišu točku na statistički reprezentativnom uzorku od najmanje 20-30 jedinica. Koristite vrijednost 95. percentila, a ne prosjek.
• Dimenzije otiska (X i Y osi): Izmjerite najširi i najduži dio, uključujući sve prepuštene elemente.
• Dubina podreza: Za proizvode s kostima, izmjerite koliko daleko film mora ići bočno ispod izbočene kosti ili ruba.
• Raspon težine i varijacija gustoće: Teži, gušći proizvodi sabijaju se tijekom usisavanja, mijenjajući visinu do 5–8% .

Ova mjerenja izravno se unose u dubinu ladice i specifikacije geometrije stijenke i sprječavaju redizajn skupih alata nakon početnih proizvodnih ciklusa.

Zidni kut i nacrt dizajna za optimalno prekrivanje folijom

Kut bočnog zida — koji se naziva i gazni kut — od a Vakuumirana (VSP) ladica igra važnu ulogu u tome koliko se glatko kožni sloj prilagođava rubovima proizvoda. Zid koji je previše okomit ograničava kretanje filma i uzrokuje premošćavanje uglova ladice.

Standardne industrijske smjernice preporučuju a kut gaza od 7° do 12° od okomice za VSP aplikacije. Za proizvode s izraženom varijacijom visine ili značajnim podrezima, povećanje propuha na 14°–18° daje filmu više prostora za prilagođavanje bez pretjeranog rastezanja.

Radijus ugla je važan

Oštri unutarnji kutovi među najčešćim su uzrocima kvara filma u a Vakuumirana (VSP) ladica . Film se mora istezati oko uglova u dvije osi istovremeno, koncentrirajući naprezanje u toj točki. U pravilu:

• Unutarnji polumjer kuta baze: minimalno 3 mm, idealno 5–8 mm
• Unutarnji radijus prijelaza zida na bazu: minimalno 4 mm
• Kutni polumjer vanjske prirubnice: minimalno 2 mm za podršku dosljednog pritiska brtvljenja

Specifikacije širine prirubnice i zone brtve

Prirubnica je horizontalni obod Vakuumirana (VSP) ladica gdje kožni film prianja na podlogu ladice. Premala ili loše dizajnirana prirubnica jedan je od vodećih uzroka kvara brtve u maloprodajnim VSP pakiranjima.

Preporučena širina prirubnice je 8 do 12 mm za standardna maloprodajna pakiranja . Za veće ladice s proizvodima iznad 800 g, povećajte širinu prirubnice na 12–15 mm za ravnomjerniju raspodjelu pritiska brtvljenja i smanjenje rizika od odljepljivanja tijekom transporta.

Površina prirubnice mora biti ravna i bez savijanja. Materijali za ladice visoke kristalnosti, kao što su CPET ili rPET s >30% recikliranog sadržaja , skloniji su deformaciji prirubnice tijekom termoformiranja i zahtijevaju strože tolerancije alata - obično ±0,2 mm odstupanje ravnosti preko zone brtve.

Dubina ladice i referenca geometrije prema kategoriji proizvoda

Sljedeća tablica pruža praktičnu referencu za odabir Vakuumirana (VSP) ladica dimenzije u najčešćim kategorijama proizvoda koji se obrađuju u linijama za pakiranje kože:

Kako debljina filma i rastezljivost utječu na odluke o geometriji ladice

Film kože korišten u a Vakuumirana (VSP) ladica nije beskonačno rastezljiv. Većina komercijalnih VSP gornjih filmova su koekstrudirane strukture ukupne debljine od 50 do 100 µm i prekidno istezanje od 300% do 600% . Međutim, učinkovita dubina izvlačenja bez stanjivanja ili rupa znatno je konzervativnija - obično ograničena na omjeri izvlačenja od 1:1,5 do 1:2,5 (dubina do najmanje bočne dimenzije).

To znači da za uski pladanj s unutarnjom širinom od 80 mm , najveća pouzdana dubina izvlačenja kožnog filma je približno 120–200 mm . Osim toga, stanjivanje filma na uglovima baze postaje strukturalni rizik. Ako dubina vašeg proizvoda premašuje ove omjere, rješenje je proširiti geometriju ladice umjesto da je produbite — raspoređujući napon izvlačenja filma na veću površinu.

Za proizvode s kostima ili proizvode s oštrim rubovima uvijek navedite film s a minimalna otpornost na probijanje 15–20 N mjereno ASTM F1306 ili ekvivalentom, bez obzira na debljinu.

Validacija alata i probni protokol za nove VSP formate ladica

Nakon što su specificirane dimenzije ladice, prije nego što se posveti punoj proizvodnji alata za Vakuumirana (VSP) ladica format. Preskakanje ovog koraka najskuplja je pogreška u puštanju u pogon VSP linije.

Preporučeni koraci provjere valjanosti

1. Proizvodnja prototipa ladica: Pokrenite malu seriju od 200–500 ladica koristeći mekane alate ili 3D ispisane umetke na ciljanim dimenzijama prije nego što se čelični alati izrežu.
2. Procjena zastora filma: Vizualno provjerite ima li premoštenja, naboranosti i ujednačenosti kontakta na uzorku od 30 jedinica po SKU-u.
3. Ispitivanje rezidualnog kisika: Izmjerite kisik u prostoru pomoću analizatora kisika. cilj: <0,5% O₂ za primjenu u svježem mesu.
4. Ispitivanje čvrstoće brtve na ljuštenje: Provedite ispitivanje čvrstoće na ljuštenje prema ASTM F88. Minimalna prihvatljiva vrijednost za maloprodajni VSP: 8–15 N/15 mm .
5. Studija ubrzanog roka trajanja: Čuvajte pakiranja na ciljanoj maloprodajnoj temperaturi (obično 0°C do 4°C ) i procijenite mikrobiološku i vizualnu kvalitetu 3., 7., 14. i 21. dana.
6. Simulacija distribucije: Zapečaćena pakiranja podvrgnite ISTA 2A ili ekvivalentnom testiranju tijekom transporta kako biste identificirali kvar brtvljenja povezan s geometrijom pod mehaničkim opterećenjem.

Tek nakon što prođu svih šest faza validacije, alati se trebaju pustiti u rad. Ovaj proces obično dodaje 3–6 tjedana na lansiranje novog formata VSP ladice, ali sprječava znatno skuplja povlačenja ili zastoj linije nakon lansiranja.

Uobičajene geometrijske pogreške i kako ih izbjeći

Čak se i iskusni inženjeri za pakiranje susreću s ponavljajućim geometrijskim pogreškama kada specificiraju a Vakuumirana (VSP) ladica za novi proizvod. Sljedeći su problemi s kojima se najčešće susreću:

• Smanjena dubina ladice na temelju prosječne visine proizvoda, a ne 95. percentila: Uvijek dizajnirajte za najveću realističnu jedinicu proizvoda, a ne za srednju vrijednost. Jedan preveliki proizvod s premosnom folijom poništava tvrdnju o roku trajanja cijelog pakiranja.
• Korištenje pravokutnog pladnja za ovalni ili asimetrični proizvod: Prekomjerni prazan prostor u kutovima ladice povećava napetost izvlačenja filma i stvara nabore. Prilagođeni ili ovalni pladnjevi značajno poboljšavaju zastor za proizvode poput cijele ribe ili bataka.
• Zanemarivanje visine upijajućeg jastučića u izračunima dubine: Upijajući jastučić od 3–5 mm povećava efektivnu visinu proizvoda i mora se uzeti u obzir u specifikacijama dubine pladnja.
• Određivanje prirubnice koja je preuska za alat za brtvljenje: Prirubnica uža od 7 mm rijetko pruža dovoljnu brtvenu površinu za postojano hermetičko spajanje tijekom cijele proizvodnje.
• Ne uzimajući u obzir slaganje ladica tijekom distribucije hladnog lanca: Dublje ladice sa strmim kutovima propuha sklonije su kolapsu ili deformaciji pod opterećenjem slaganja. Navedite minimalnu debljinu stijenke od 0,4–0,6 mm za rPET ladice u dubokim formatima.
